정유공장이나 석유화학공장에서 에너지 절감 활동을 이야기할 때 빠지지 않는 설비가 있다.
바로 Steam Trap(스팀트랩) 이다.
이름만 들으면 단순한 밸브처럼 보이지만, 실제로는 공장의 에너지 효율과 설비 안전성을 좌우하는 매우 중요한 설비다.
심지어 작은 Steam Trap 하나의 고장으로도 수백만 원에서 수천만 원의 에너지 손실이 발생할 수 있으며, 대형 정유공장에서는 이러한 Steam Trap이 수천 개 이상 설치되어 있다.
그렇다면 Steam Trap은 정확히 어떤 역할을 하며 왜 그렇게 중요할까?
Steam Trap이란?
Steam Trap은 쉽게 말해
"스팀은 잡고(Trap), 응축수만 자동으로 배출하는 밸브"
이다.
스팀은 배관과 열교환기를 지나며 열을 전달하고 나면 일부가 물로 변하게 된다.
이 물을 응축수(Condensate) 라고 부른다.
응축수가 계속 쌓이면 열효율이 떨어지고 배관이나 설비에 문제가 발생할 수 있기 때문에 지속적으로 제거해야 한다.
Steam Trap은 바로 이 응축수를 자동으로 배출하는 역할을 수행한다.
Steam Trap이 없으면 무슨 일이 발생할까?
응축수가 배관 내부에 축적되면 여러 문제가 발생한다.
1. 열효율 저하
응축수는 스팀보다 열전달 성능이 떨어진다.
배관이나 열교환기에 응축수가 고이면 원하는 만큼 열이 전달되지 않는다.
2. Water Hammer 발생
배관 내 응축수가 고속 스팀과 충돌하면 큰 충격이 발생한다.
이를 Water Hammer라고 한다.
심한 경우 배관이 파손되거나 지지대가 변형될 수 있다.
3. 생산성 저하
열교환기 성능이 떨어지면서 공정 효율이 감소한다.
정유공장에서는 생산량 감소로 이어질 수도 있다.
Steam Trap도 고장이 날까?
물론이다.
Steam Trap은 기계 장치이기 때문에 시간이 지나면 고장이 발생한다.

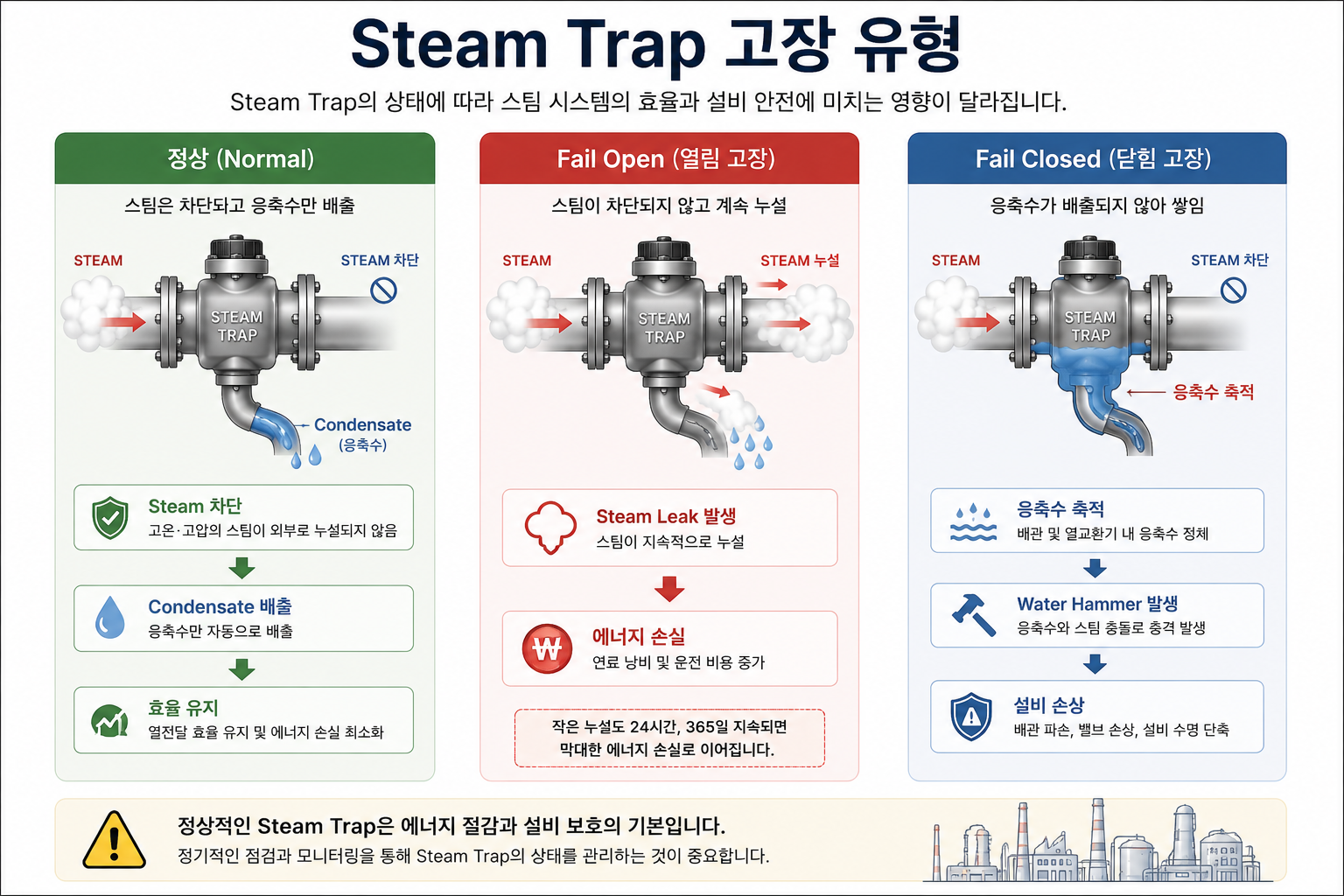

대표적인 고장 형태는 두 가지다.
Fail Open (열림 고장)
Steam Trap이 열린 상태로 고착되는 경우다.
이 경우 응축수뿐 아니라 스팀까지 계속 배출된다.
즉,
"연료를 태워 만든 스팀을 그대로 대기 중에 버리는 상황"
이 발생한다.
에너지 손실 측면에서 가장 문제가 되는 고장이다.
Fail Closed (닫힘 고장)
Steam Trap이 닫힌 상태로 고착되는 경우다.
응축수가 배출되지 못하고 배관에 쌓인다.
결과적으로
- 열효율 저하
- Water Hammer
- 설비 손상
위험이 발생한다.
정유공장에는 Steam Trap이 몇 개나 있을까?
일반 공장에서는 수십 개에서 수백 개 수준일 수 있다.
하지만 대형 정유공장이나 석유화학공장에서는 이야기가 다르다.
배관 길이만 수백 km에 달하며 Steam Network 전체에 Steam Trap이 설치되어 있다.
대형 정유공장의 경우
수천 개 이상의 Steam Trap이 운영되는 경우도 흔하다.
즉,
Steam Trap 하나는 작지만,
수천 개가 모이면 공장의 에너지 효율에 큰 영향을 미친다.
Steam Leak은 얼마나 손실이 클까?
많은 사람들이 작은 Steam Leak을 대수롭지 않게 생각한다.
하지만 스팀은 공짜가 아니다.
스팀을 생산하기 위해서는
- Fuel Gas
- Boiler Feed Water
- 전기
- Chemical
이 필요하다.
따라서 Steam Leak은 곧 연료 손실이다.
예를 들어
고압 스팀 배관에서 작은 누설이 발생하더라도
24시간, 365일 지속되면 상당한 에너지 비용 손실로 이어질 수 있다.
그래서 글로벌 정유사들은 Steam Trap Survey를 정기적으로 수행하고 있다.
최근 Steam Trap 관리 기술은 어떻게 변하고 있을까?
과거에는 대부분 현장 점검 방식이었다.
기술자가 초음파 장비나 청음봉을 이용해 Steam Trap 상태를 확인했다.
하지만 최근에는 상황이 달라지고 있다.
1. 무선 Steam Trap Monitoring
최근에는 방폭형 무선 센서를 Steam Trap에 설치해 실시간 상태를 감시한다.
이상 발생 시 즉시 알람을 받을 수 있다.
2. IoT 기반 모니터링
LoRaWAN, NB-IoT와 같은 무선 통신 기술을 이용해 중앙에서 수백~수천 개의 Steam Trap 상태를 동시에 모니터링할 수 있다.
3. AI 기반 예측 진단
최근에는 AI를 활용해
- Steam Leak 발생 가능성
- 고장 예측
- 유지보수 시점 추천
까지 수행하는 기술이 등장하고 있다.
Steam Trap 관리도 점검 중심에서 예측 정비(Predictive Maintenance)로 진화하고 있는 것이다.
왜 정유사들이 Steam Trap에 관심을 가질까?
정유공장은 하루에도 엄청난 양의 스팀을 사용한다.
이전 글에서 살펴본 것처럼 대형 정유공장은 하루 수만 톤의 스팀을 사용한다.
이러한 환경에서 Steam Trap 효율이 조금만 개선되어도
- 연료 절감
- CO₂ 저감
- 생산성 향상
효과가 발생한다.
그래서 Steam Trap은 가장 오래된 설비 중 하나이면서도 여전히 가장 중요한 에너지 절감 아이템으로 평가받고 있다.
마무리
Steam Trap은 작고 눈에 띄지 않는 설비다.
하지만 정유공장의 에너지 효율과 안전 운전을 위해 반드시 필요한 핵심 장치다.
특히 최근에는 무선 센서와 AI 기술이 접목되면서 Steam Trap 관리 방식도 빠르게 변화하고 있다.
다음에 정유공장이나 발전소를 방문하게 된다면, 배관 곳곳에 설치된 작은 Steam Trap 하나가 얼마나 큰 역할을 하는지 떠올려 보자.
