증기를 사용하는 공장이나 보일러 설비에서 가끔 이런 소리를 들을 수 있다.
"쾅!"
"탕!"
"쿵!"
마치 누군가 거대한 망치로 배관을 때리는 듯한 소리다.
현장에서는 이것을 Water Hammer(워터해머) 라고 부른다.
단순히 시끄러운 소음 정도로 생각할 수 있지만, 실제로 Water Hammer는 배관 파손, 밸브 손상, 열교환기 고장, Steam Trap 파손까지 유발할 수 있는 매우 위험한 현상이다.
오늘은 Water Hammer가 왜 발생하는지, 그리고 어떻게 예방할 수 있는지 알아보자.
Water Hammer란 무엇일까?
Water Hammer는 말 그대로
물(Water)이 망치(Hammer)처럼 충격을 주는 현상
을 의미한다.

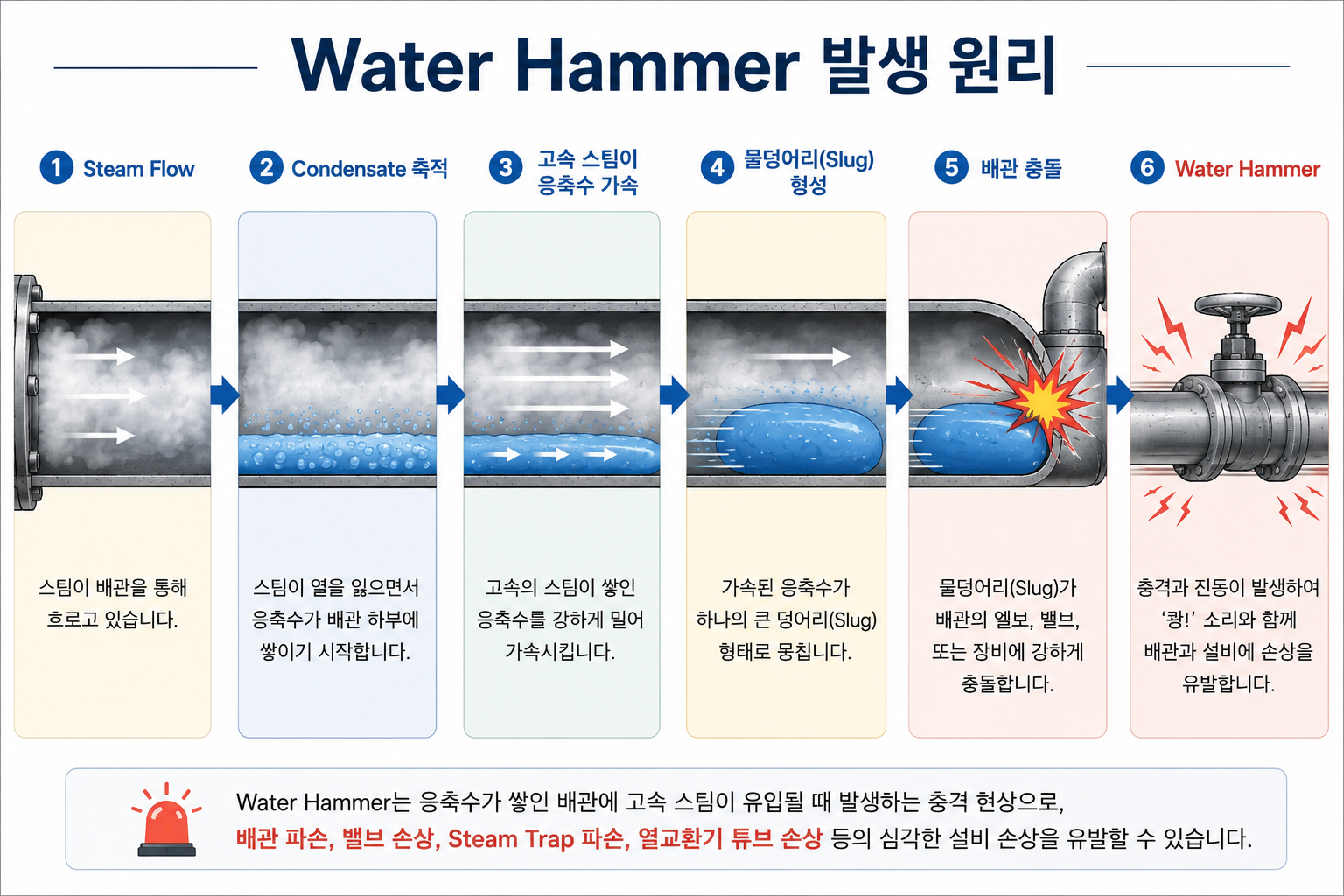

스팀 배관 내부에 응축수(Condensate)가 쌓여 있는 상태에서 고속의 스팀이 이를 밀어내면 거대한 물덩어리가 만들어진다.
이 물덩어리가 배관 엘보우, 밸브, Tee, 열교환기 등에 충돌하면서 엄청난 충격이 발생한다.
왜 응축수가 생길까?
스팀은 배관을 따라 이동하면서 조금씩 열을 잃는다.
이 과정에서 일부 스팀은 물로 변하게 된다.
이를 응축수(Condensate)라고 한다.
응축수는 정상적인 현상이다.
문제는 이 응축수를 제대로 제거하지 못할 때 발생한다.
Steam Trap이 고장나거나, 배관 설계가 좋지 않거나, Startup 과정이 적절하지 않으면 응축수가 배관 내부에 쌓이게 된다.
Water Hammer는 언제 가장 많이 발생할까?
1. Steam Startup 시
가장 흔한 경우다.
차가운 배관에 스팀을 갑자기 투입하면 많은 양의 응축수가 순간적으로 발생한다.
이 상태에서 스팀 밸브를 급하게 열면 Water Hammer가 발생할 수 있다.
2. Steam Trap 고장
Steam Trap이 막히면 응축수가 제거되지 않는다.
배관 내부에 물이 계속 쌓이게 되고 결국 Water Hammer가 발생한다.
3. 배관 구배(Pipe Slope) 불량
스팀 배관은 일반적으로 응축수가 자연 배출될 수 있도록 일정한 경사를 둔다.
구배가 부족하거나 저점(Low Point)이 존재하면 응축수가 고이게 된다.
Water Hammer가 위험한 이유
많은 사람들이 단순한 소음 정도로 생각한다.
하지만 실제로는 매우 위험하다.
Water Hammer는 다음과 같은 문제를 유발할 수 있다.
- 배관 용접부 파손
- 밸브 손상
- Steam Trap 파손
- 열교환기 튜브 손상
- 배관 지지대 손상
- 안전사고 발생
실제로 해외에서는 Water Hammer로 인해 증기 배관이 파열되어 작업자가 부상을 입은 사례도 보고되고 있다.
Water Hammer를 예방하려면?
Water Hammer 예방의 핵심은
"응축수를 쌓이지 않게 하는 것"
이다.
대표적인 방법은 다음과 같다.
① Steam Trap 정기 점검
응축수를 지속적으로 제거한다.
② Startup 시 천천히 승온
Warm-up 시간을 확보한다.
③ 적절한 배관 구배 유지
응축수가 자연 배출되도록 설계한다.
④ Drip Leg 설치
배관 저점의 응축수를 제거한다.
⑤ Steam Separator 설치
고속 스팀에 포함된 물방울을 제거한다.
마무리
Water Hammer는 단순히 배관에서 나는 소음이 아니다.
응축수가 제대로 제거되지 않을 때 발생하는 대표적인 증기 시스템 문제이며, 심한 경우 배관 파손과 안전사고로 이어질 수 있다.
현장에서 Water Hammer 소리가 들린다면 "원래 그런가 보다"라고 생각하기보다는 응축수 관리, Steam Trap 상태, Startup 절차를 점검하는 것이 중요하다.
작은 Steam Trap 하나가 수억 원의 에너지를 날릴 수 있는 것처럼, 작은 응축수 문제 하나가 큰 설비 손상으로 이어질 수도 있기 때문이다.
