정유사는 왜 인버터 대신 유체커플링을 선택할까? ASD 기술 비교 완전정리

회전기기의 전기 절감이라고 하면 대부분 인버터(Inverter)를 떠올린다.

실제로 인버터는 공장 전력 사용량을 줄이는 대표적인 기술이다.

그런데 정유공장이나 석유화학 공장에서는 의외로 인버터 대신 유체커플링(Fluid Coupling)이나 마그네틱커플링(Magnetic Coupling)을 선택하는 경우도 많다.

왜 그럴까?

정답은 단순히 전기 절감 효과만으로 설비를 선택하지 않기 때문이다.

실제 플랜트에서는 투자비, 신뢰성, 유지보수성, 설치 공간, 운전 특성까지 모두 고려하여 최적의 기술을 선택한다.

오늘은 정유공장에서 널리 사용되는 ASD(Adjustable Speed Drive) 기술을 비교해보자.

---

ASD란 무엇일까?

ASD(Adjustable Speed Drive)는 말 그대로 회전기기의 속도를 조절하는 기술이다.

정유공장의 펌프, Fan, Compressor는 항상 최대 유량이 필요하지 않다.

계절에 따라 다르고 생산량에 따라 다르며 운전 조건에 따라서도 달라진다.

그런데 과거에는 Motor를 항상 100% 속도로 운전한 후 밸브나 Damper로 유량을 조절하는 경우가 많았다.

쉽게 말하면 자동차 엑셀을 끝까지 밟은 상태에서 브레이크로 속도를 조절하는 것과 같다.

이 과정에서 막대한 에너지가 낭비된다.

---

회전수를 줄이면 왜 전기가 절약될까?

여기서 중요한 것이 Fan Law 또는 Affinity Law다.

Fan과 Pump는 회전수 변화에 따라 유량, 압력, 소비전력이 일정한 관계를 가진다.

대표적인 관계식은 다음과 같다.

• 유량(Q) ∝ 회전수(N)
• 압력(H) ∝ 회전수(N)²
• 소비전력(P) ∝ 회전수(N)³

이를 식으로 표현하면

Q₂ / Q₁ = N₂ / N₁
H₂ / H₁ = (N₂ / N₁)²
P₂ / P₁ = (N₂ / N₁)³

즉, 회전수가 조금만 감소해도 소비전력은 세제곱 비율로 크게 감소한다.

예를 들어

• 회전수 100% → 90%로 감소

이 경우 소비전력은

P₂ / P₁ = (0.9)³ = 0.729

즉 약 27% 감소한다.

또 다른 예로

• 회전수 100% → 80%로 감소

P₂ / P₁ = (0.8)³ = 0.512

즉 약 49% 감소하게 된다.

이처럼 회전수를 조금만 낮춰도 전력 소비가 크게 줄어들기 때문에 정유공장에서는 회전수를 제어할 수 있는 ASD 기술을 적극적으로 검토한다.

---

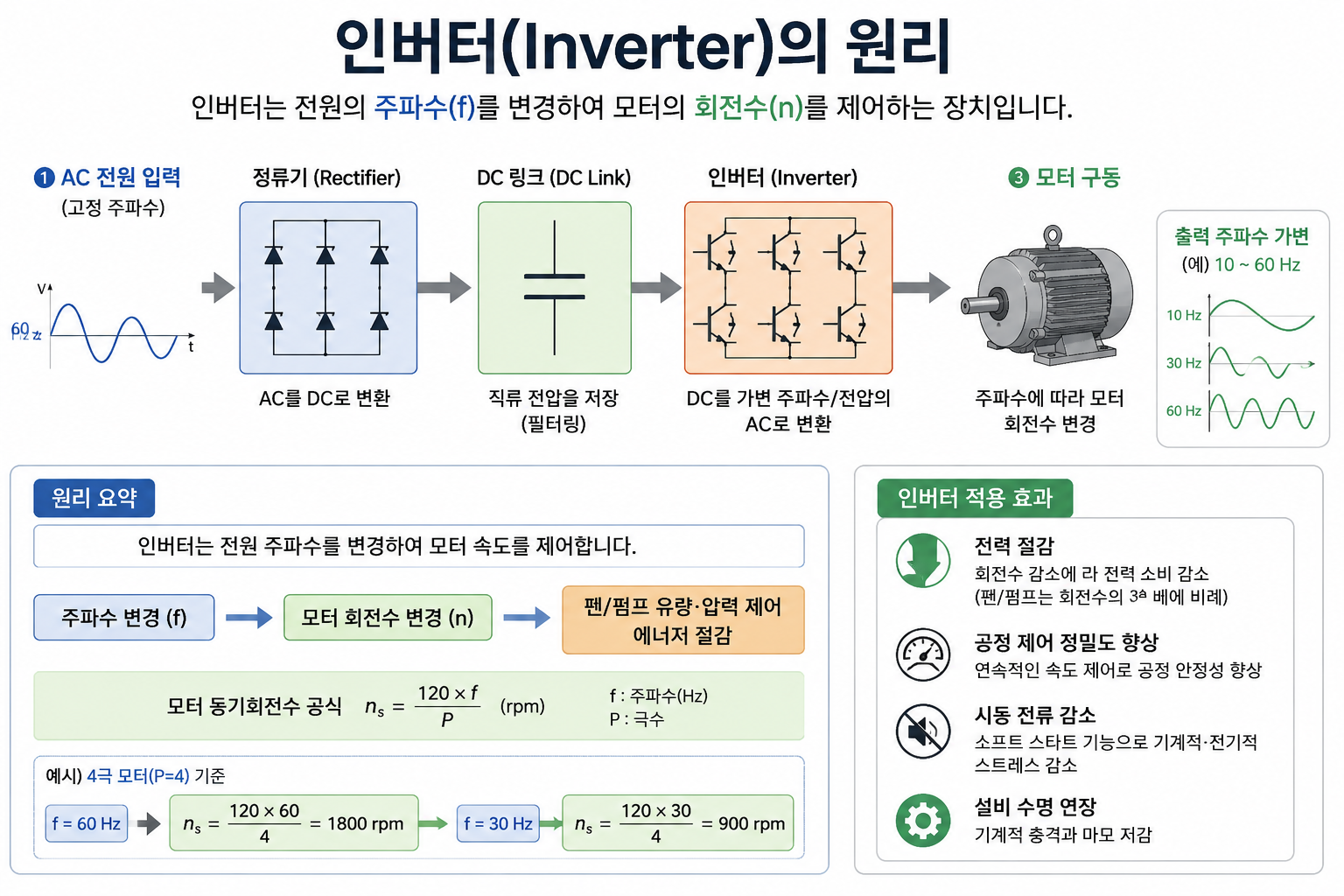

1. 인버터(Inverter)

가장 널리 알려진 ASD 기술이다.

인버터는 모터에 공급되는 전원의 주파수를 변경하여 회전수를 직접 제어한다.

최근에는 Cooling Tower Fan, AFC Fan, Pump 등 다양한 설비에 적용되고 있다.

장점

• 전기 절감 효과가 가장 크다.
• 회전수 제어가 매우 정밀하다.
• 저압 및 고압 Motor 모두 적용 가능하다.
• 기술 성숙도가 높다.

단점

• 고압 Motor는 투자비가 높다.
• MCC Room 공간 확보가 필요할 수 있다.
• Harmonic 관리가 필요하다.
• 기존 Motor 교체가 필요한 경우도 있다.

추천 적용 설비

• Cooling Tower Fan
• AFC Fan
• ID Fan
• FD Fan
• 저압 Pump

전기 절감 효과만 놓고 보면 가장 강력한 솔루션이다.

---

2. 유체커플링(Fluid Coupling)

정유공장에서 많이 사용하는 기술이지만 일반인에게는 다소 생소하다.

유체커플링은 Motor와 회전기기 사이에 설치된다.

내부 유체량을 조절하여 회전기기의 속도를 변경하는 방식이다.

쉽게 말하면 전기를 제어하는 것이 아니라 동력 전달 방식을 제어하는 기술이다.

장점

• 대형 고압 Motor에 유리하다.
• 신뢰성이 매우 높다.
• 기존 Motor를 그대로 사용할 수 있다.
• 가혹한 환경에서도 안정적이다.

단점

• 투자비가 높다.
• Foundation 개조가 필요한 경우가 많다.
• 일부 Slip Loss가 발생한다.

추천 적용 설비

• 대형 Compressor
• 대형 Pump
• 고압 Motor 설비

실제로 국내외 정유사에서 수많은 적용 사례가 있으며 Saudi Aramco를 포함한 글로벌 정유사에서도 활용되고 있다.

---

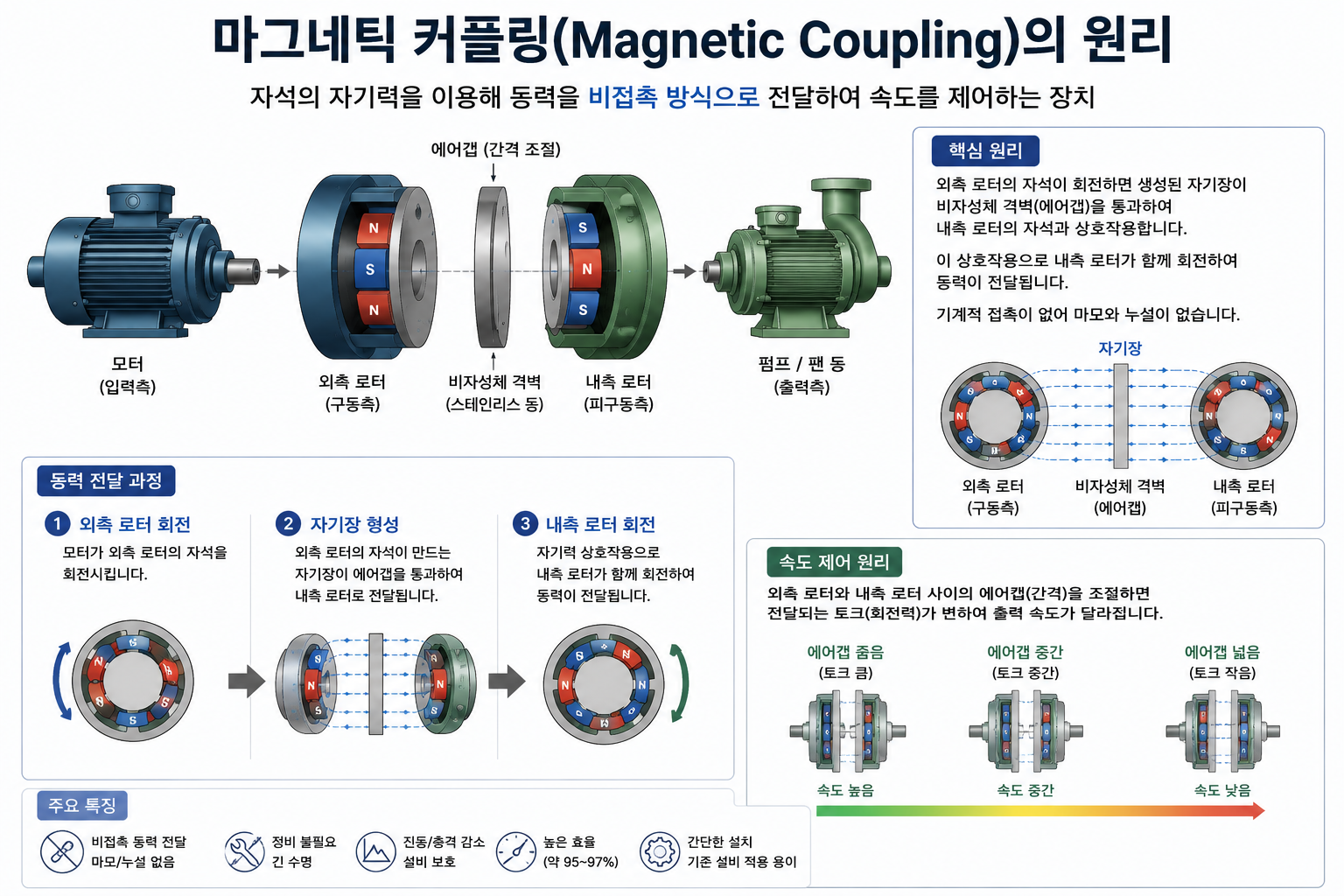

3. 마그네틱커플링(Magnetic Coupling)

최근 들어 주목받고 있는 ASD 기술이다.

마그네틱커플링은 자석의 자기력을 이용하여 동력을 전달한다.

Motor와 회전기기 사이에 직접적인 기계적 접촉이 없다는 것이 특징이다.

장점

• 진동 전달이 적다.
• 정렬(Alignment) 허용 범위가 넓다.
• Harmonic 문제가 없다.
• 유지보수 부담이 적다.
• 기존 설비 개조가 비교적 쉽다.

단점

• 대형 Motor 적용 사례는 상대적으로 적다.
• 전기 절감 효과는 인버터 대비 다소 제한적일 수 있다.
• 아직 적용 실적이 많지는 않다.

추천 적용 설비

• Fan
• Stand-by Pump
• 중소형 회전기기

최근 국내 정유사와 석유화학 공장에서도 적용 사례가 증가하고 있다.

---

그렇다면 어떤 기술이 가장 좋을까?

많은 사람들이 이 질문을 한다.

하지만 정답은 없다.

왜냐하면 설비마다 조건이 다르기 때문이다.

예를 들어

Cooling Tower Fan이라면

인버터가 가장 경제적일 가능성이 높다.

반면

수 MW급 대형 Compressor라면

유체커플링이 더 유리할 수 있다.

Stand-by 설비라면

마그네틱커플링이 좋은 대안이 될 수 있다.

---

ASD 기술 비교

구분인버터유체커플링마그네틱커플링

구분	인버터	유체커플링	마그네틱커플링
절감효과	매우 높음	높음	중간
투자비	중	높음	중
신뢰성	높음	매우 높음	높음
유지보수	보통	우수	매우 우수
고압 Motor	가능	매우 적합	제한적
Harmonic	발생	없음	없음
설치 공간	MCC Room 공간 필요	Foundation 수정 필요	비교적 적음
적용 실적	매우 많음	많음	증가 중

---

정유사는 왜 인버터 대신 유체커플링을 선택할까?

결국 핵심은 신뢰성이다.

정유공장은 하루만 멈춰도 수십억 원의 손실이 발생할 수 있다.

따라서 단순히 전기 절감 효과만 보고 설비를 선택하지 않는다.

• 얼마나 안정적인가?
• 유지보수는 쉬운가?
• 고장 시 생산 차질은 없는가?
• 투자비 회수기간은 적절한가?

이러한 요소를 모두 고려한다.

그래서 어떤 설비는 인버터가 선택되고,

어떤 설비는 유체커플링이 선택되며,

최근에는 마그네틱커플링도 새로운 대안으로 검토되고 있다.

---

전기 절감의 핵심은 기술보다 설비 선정이다

ASD 기술은 모두 전기 절감을 목표로 한다.

하지만 중요한 것은 어떤 기술이 더 뛰어난가가 아니다.

어떤 설비에 가장 적합한가가 중요하다.

실제 정유공장에서는 투자비, 절감 효과, 신뢰성, 유지보수성을 모두 고려하여 최적의 솔루션을 선택한다.

결국 전기 절감은 특정 기술 하나로 이루어지는 것이 아니라 설비 특성에 맞는 올바른 기술 선택에서 시작된다.

---
